CPF-PE-F系列 立式连续切换熔体过滤器
产品特点:加热结构设计合理,保温效果好,能耗低。无需单独预热,滤室组件吊入主机预热保温6一7时即可达到纺丝工艺温度。采用手动涡轮传动,操作更轻便。每缸设有排气放料阀,操作简单,安全性能好,保证切换不断丝,不飘丝。 |
|||
性能范围 |
|||
流 量 |
65-3700kg/h |
过滤面积 |
0.6㎡- 19㎡ |
运行条件 |
|||
系统压力 |
MAX25MPa |
许用压差 |
Max6Mpa |
夹套压力 |
≤0.25 Mpa |
工作温度 |
≤320°C |
适用范围 |
涤纶长丝(POY、FDY),锦纶(PA6、PA66、PA11)长短丝,锦涤复合丝,丙纶纺粘法、熔喷无纺布,丙纶(P)长短丝,P纺丝, |
|
|
加热方式 |
导热油循环加热、联循环、导热油加电热和联苯电加热可供选择 |
技术参数表
型号 |
管径 |
过滤面积 |
额定流量 |
主要结构尺寸 |
||||||
PET |
PA/PP/PE |
H |
H1 |
H2 |
B |
B1 |
A |
|||
CPF-PE-0.6F |
30 |
0.6 |
65-120 |
50-110 |
1170 |
用户自定义 |
用户自定义
|
750 |
830 |
1080 |
CPF-PE-1.05F |
30 |
1.05 |
180-280 |
150-220 |
1170 |
750 |
930 |
1080 |
||
CPF-PE-1.26F |
30 |
1.26 |
220-320 |
180-220 |
1220 |
750 |
930 |
1080 |
||
CPF-PE-1.8F |
40 |
1.8 |
280-400 |
220-320 |
1220 |
880 |
1290 |
1180 |
||
CPF-PE-2.5F |
40 |
2.5 |
450-550 |
330-420 |
1220 |
880 |
1290 |
1180 |
||
CPF-PE-3.5F |
50 |
3.5 |
650-850 |
490-630 |
1320 |
1030 |
1510 |
1330 |
||
CPF-PE-4.5F |
50 |
4.5 |
700-900 |
600-780 |
1320 |
1130 |
1510 |
1430 |
||
CPF-PE-5.5F |
50 |
5.5 |
850-1050 |
650-800 |
1370 |
1180 |
1560 |
1480 |
||
CPF-PE-6.5F |
65 |
6.5 |
950-1150 |
700-850 |
1370 |
1230 |
1560 |
1530 |
||
CPF-PE-7.5F |
65 |
7.5 |
1150-1450 |
770-910 |
1370 |
1280 |
1580 |
1580 |
||
CPF-PE-9.5F |
65 |
9.5 |
1500-1950 |
850-1000 |
1420 |
1330 |
1580 |
1630 |
||
CPF-PE-12F |
65 |
12 |
1950-2450 |
1050-1350 |
1555 |
1330 |
1580 |
1630 |
||
CPF-PE-15F |
65 |
15 |
2500-2850 |
1450-1650 |
1805 |
1330 |
1580 |
1630 |
||
CPF-PE-19F |
80 |
19 |
3200-3700 |
1900-2100 |
1910 |
1300 |
1580 |
1630 |

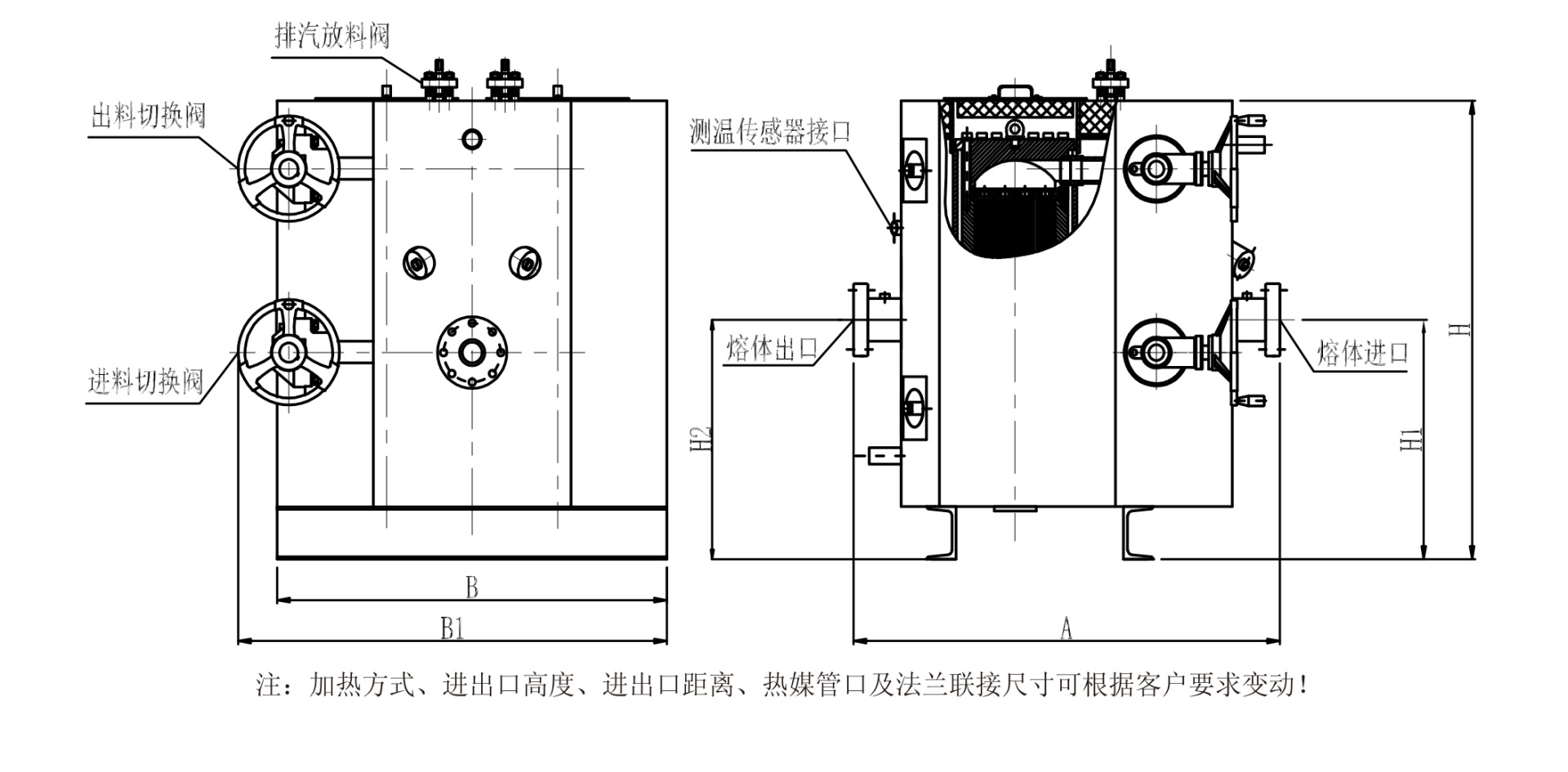

结构图
